当前位置:首页 - 奕宇产品 - 称重模块 - 托利多称重模块

产品名称:托利多FW-X称重模块

型号:托利多FW-X
简介:结构独特,可方便地安装在各种槽罐上 ¨ 三种顶板结构(固定式、浮动式和半浮动式),可以消除槽罐因热涨冷缩带来的称量误差 单只模块额定载荷:100 kg,250 kg,500kg,1t,2t,5t,10t 20T ¨ 载荷:静载 ¨ 应用:平台、立罐、槽罐
价格:
电议
电议
电议
电议
电议
电议
电议
电议
电议
规格:
  • FW-0.3x 防爆静载模块 容量0.3t
  • FW-0.5x 防爆静载模块 容量0.5t
  • FW-1x 防爆静载模块 容量1t
  • FW-2x 防爆静载模块 容量2t
  • FW-3x 防爆静载模块 容量3t
  • FW-5x 防爆静载模块 容量5t
  • FW-10x 防爆静载模块 容量10t
  • FW-15x 防爆静载模块 容量15t
  • FW-20x 防爆静载模块 容量20t
承诺:厂价直销 开具增票 质量保证 快速发货 终身维护
联系方式:17717395220     13524853639

衡器,电子衡器

推荐产品

  • 产品详情
  • 性能参数

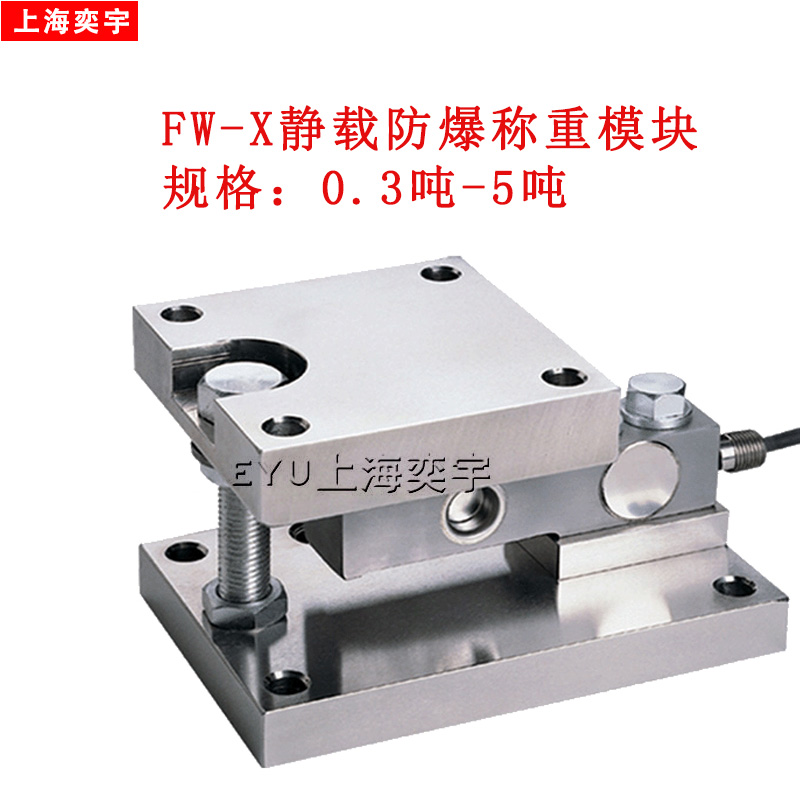

产品名称:梅特勒托利多FW-X静载防爆称重模块

产品型号:FW-X

FW-X静载称重模块详细资料:

称重模块是对于各种容器料位控制,配料的*可靠的方法,安装方便,易于改造,精度高,具有无可比拟的竞争力。

FW-X静载称重模块300KG-20T

梅特勒托利多FW-X静载防爆称重模块采用了*优质的传感器元件,其特点是结构紧凑,不需安装其他配件,自稳定的传感器承压头使计量精确,重复性好;快速简便的安装,节约安装和停机维修时间。静载称重模块可以方便地安装在各种形状的容器上,并可在此容器中方便地进行装料、配料或搅拌。

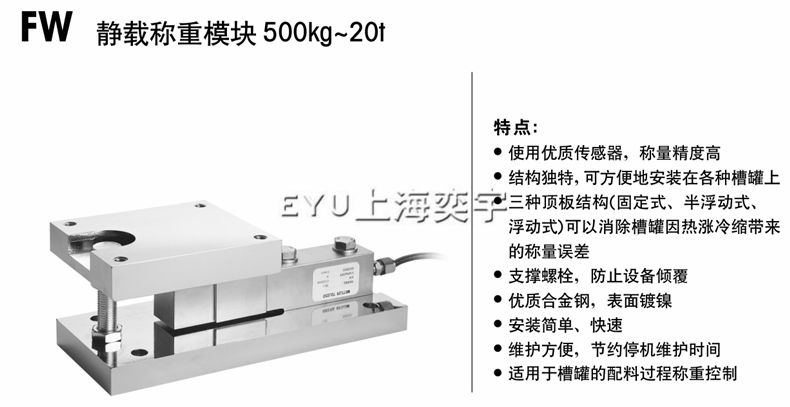

一、 产品特点:
¨  结构独特,可方便地安装在各种槽罐上
¨ 三种顶板结构(固定式、浮动式和半浮动式),可以消除槽罐因热涨冷缩带来的称量误差
¨  支撑螺栓,防止设备倾覆
¨  安装简单、快速
¨  维护方便,节约停机维护时间
¨  适用于恶劣环境下,槽罐的配料过程称重控制
¨ 材质:合金钢,不锈钢可选

二、梅特勒托利多FW-X静载防爆称重模块适用范围:
¨  单只模块额定载荷:100 kg250 kg500kg1t2t5t10t 20T
¨  载荷:静载
¨  应用:平台、立罐、槽罐

三、称重模块的安装
¨  静载称重模块根据传感器的不同组装方式可以分成三种类型:
¨  固定模块:安装点不会产生水平位移。
¨  半浮动模块:使称重系统能围绕着固定点进行调整,从而消除容器变形对称重精度的影响。
¨  浮动模块:安装点即使在出现水平位移的情况下,仍能将承载力精确地传递给传感器。

 四、梅特勒托利多FW-X静载防爆称重模块称重原理:

以一个典型的化学反应釜秤量为例,安装在反应釜底部的三个压式称重模块将釜体的重量信号传至接线盒。接线盒中并联各路称重模块信号,并可根据各称重模块受载情况调节角差,经过汇集后的重量信号送至称重端或重量变送器。称重终端或重量变送器将重量信号处理成相应的重量数据。

对于非*的用户来说,直接使用称重传感器是非常困难的。

称重模块是一种新型的称重元件,它将称重传感器、负荷传递装置和安装连接件等部件组合在一起,可以非常方便地和各种形状的机械装置相连接,如滚道、平台、立罐、槽罐、料斗等。

安装了称重模块的系统既可以保证称重传感器的精度高,长期稳定性好的特点,又解决了因安装不当而造成的称重误差。

使用称重模块的设备测量通常能达到更高的测重精度。

五、梅特勒托利多FW-X静载防爆称重模块安装方式:

固定、浮动、半浮动三种结构,可在各种恶劣条件下使用。

在采用四只动载模块的安装方式中,一般其中两只模块的三面受限位,另外两只模块只在端部限位。

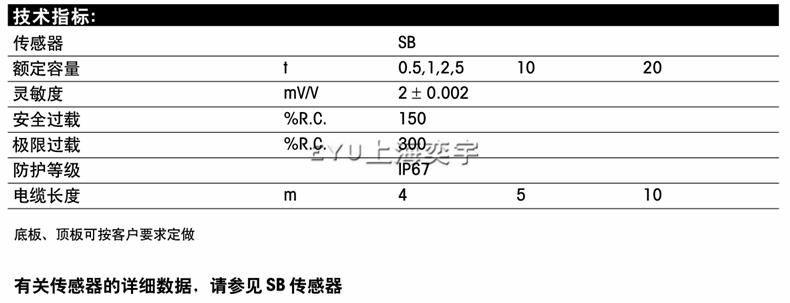

传感器



SB

额定容量

0.5,1,2,3

灵敏度

mV/V

2±0.002

不重复性

%R.O.

≤0.01

滞后

%R.O.

≤±0.02

非线性

%R.O.

≤±0.02

蠕变(30分钟)

%R.O.

≤±0.02

零点输出

%R.O.

≤±1

温度补偿范围

-10+40

工作温度范围

-20+60

灵敏度温度系数

%load/℃

≤±0.002

零点温度系数

%R.O./℃

≤±0.002

输入阻抗

Ω

381±4

输出阻抗

Ω

350±1

绝缘电阻

≥5000(直流50V)

建议激励电压

V(DC/AC)

515

*大激励电压

V(DC/AC)

20

安全过载

%R.C.

150

极限过载

%R.C.

300

防护等级



IP67

电缆长度

m

4





容量(↑)

L

L1

L2

A

A1

B

B1

C

C1

H

H1

H2

G

P

0.5,1,2

286

32

226

150

124

128

102

112

80

102

28

23

M12

Φ13

5

317.5

32

257

178

146

152

120

152

102

130

38

30

M16

Φ17

10

360

32

295

184

152

154

122

154

106

168

45

45

M20

Φ21

15,20

400

25

350

220

170

220

170

220

170

213

55

55

M24

Φ26

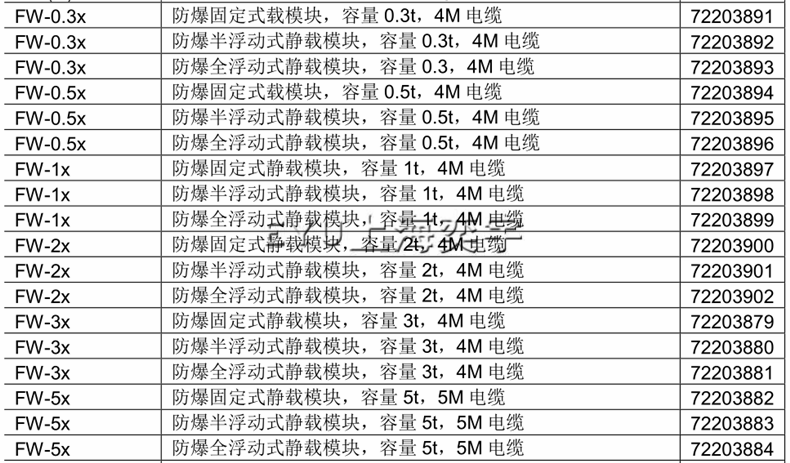

产品型号 产品描述

FW-0.3x 防爆固定式载模块,容量0.3t,4M电缆

FW-0.3x 防爆半浮动式静载模块,容量0.3t,4M电缆

FW-0.3x 防爆全浮动式静载模块,容量0.3t,4M电缆

FW-0.5x 防爆固定式载模块,容量0.5t,4M电缆

FW-0.5x 防爆半浮动式静载模块,容量0.5t,4M电缆

FW-0.5x 防爆全浮动式静载模块,容量0.5t,4M电缆

FW-1x 防爆固定式静载模块,容量1t,4M电缆

FW-1x 防爆半浮动式静载模块,容量1t,4M电缆

FW-1x 防爆全浮动式静载模块,容量1t,4M电缆

FW-2x 防爆固定式静载模块,容量2t,4M电缆

FW-2x 防爆半浮动式静载模块,容量2t,4M电缆

FW-2x 防爆全浮动式静载模块,容量2t,4M电缆

FW-3x 防爆固定式静载模块,容量3t,4M电缆

FW-3x 防爆半浮动式静载模块,容量3t,4M电缆

FW-3x 防爆全浮动式静载模块,容量3t,4M电缆

FW-5x 防爆固定式静载模块,容量5t,5M电缆

FW-5x 防爆半浮动式静载模块,容量5t,5M电缆

FW-5x 防爆全浮动式静载模块,容量5t,5M电缆

FW-10x 防爆固定式静载模块,容量10t,6M电缆

FW-10x 防爆半浮动式静载模块,容量10t,6M电缆

FW-10x 防爆全浮动式静载模块,容量10t,6M电缆

FW-15x 防爆固定式静载模块,容量15t,10M电缆

FW-15x 防爆半浮动式静载模块,容量15t,10M电缆

FW-15x 防爆全浮动式静载模块,容量15t,10M电缆

FW-20x 防爆固定式静载模块,容量20t,10M电缆

FW-20x 防爆半浮动式静载模块,容量20t,10M电缆

FW-20x 防爆全浮动式静载模块,容量20t,10M电缆
