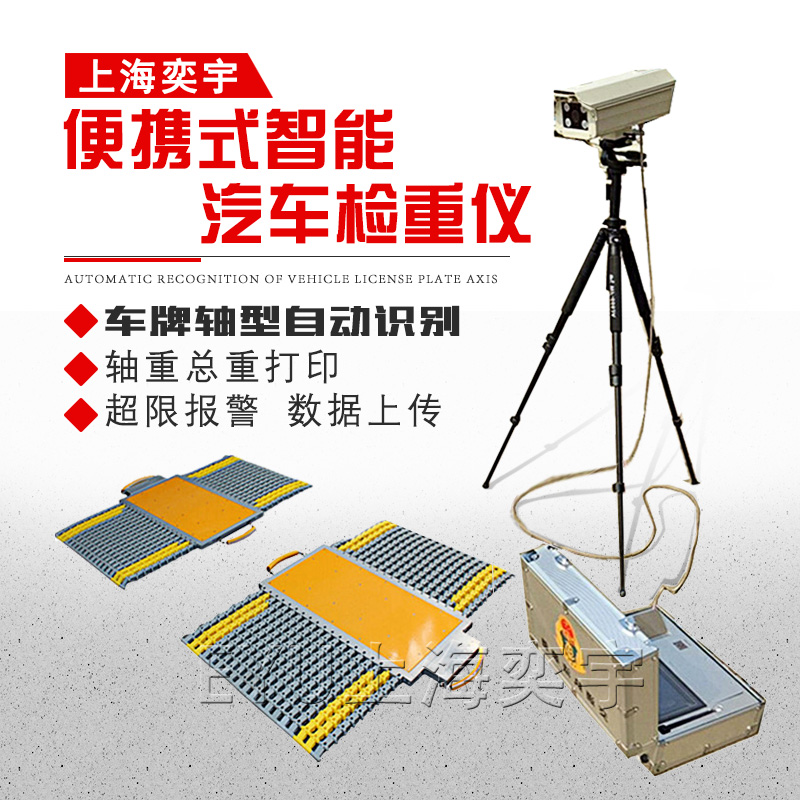

YIY-JM40A-W型便携式智能汽车检重仪

一、便携式智能汽车检重仪系统概述

根据交通运输部*新颁布的2016年第62号令《超限运输车辆行驶公路管理规定》和国家标准《汽车挂车及汽车列车外廓尺寸、轴荷及质量限值（GB1589-2016）等对车辆轴类型和轴载质量的相关规定标准，我公司自主研发并生产了具有自主知识产权，符合我国车辆行驶公路管理规范要求的新一代YIY-JM40A-w型便携式智能汽车检重仪（车牌、轴型自动识别），为交通管理部门实施有效的超限超载治理提供了强有力的执法工具。

该系统是以一体化高精度无线秤台为基础，通过无线式车牌识别仪、手持式数字终端（智能手机）及移动电源等多种设备，再配以功能强大的系统软件，可实现被检车辆的车牌自动识别、车型自动判断、动静态轴重、总重称量和打印、车辆照片、超限报警及检测数据的汇总、统计、图表和上传等，使检测过程更加自动化、智能化。

该系统集多功能、全自动等优点于一体，精准可靠。避免了单独使用动态或静态称重方式的不足，提高了执法工作的科学性和高效率。

二、便携式智能汽车检重仪系统特点

作为国内屈指可数拥有自主知识产权的动态称重系统开发单位之一，我们为您提供的该产品，是基于自身多年的动态称重经验以及客户的实际需要，*新研发和生产的，旨在提高和改善目前市场上同类产品的技术及功能缺陷，具有多项创新功能：

1．该系统先进可靠、自动化程度高，代表目前国内流动超限检测领域的发展趋势，并在未来的一段时间内仍能保持其先进性、科学性和实用性；

2．全部采用模块化无线式结构设计，具备良好的开放性和兼容性，整个系统易于扩展和升级，易于维护和更换。具备强大的自检功能，能即时掌握关键设备的工作状态并能自动调整，对系统故障做到预知和容错处理；

3．全数字一体化秤台，将数据采集、无线传输及电源管理集成在秤台内部。检测车辆在不停车状态下（速度低于5 Km／h）通过时，系统能自动实现车牌识别、车型自动判断、被检测车辆的图片信息自动上传到手持终端中，检测过程和数据处理全自动控制；

4．多种工作模式可选择，采用多级数据库管理模式，能自动形成完整真实的被检车辆数据，包括检测时间、车牌号、车辆及车牌照片、轴型、轴重、总重、超限吨位、超限率、违章次数等信息，并按管理权限实现数据的全面共享。

5．系统人机界面布局合理、简单易懂，操作人员只需短时间的学习与实践就可操作。软件功能强大，涵盖系统登陆（防止无关人员非法使用）、用户管理（对进入系统的用户进行创建、删除、设置密码、权限等）、实时检测、系统参数设置（常规、通讯、打印、班次等）、黑名单管理、可扩展执法文书自动生成及打印、数据查询和统计分析等超限检测所需的各种要求；

数据中心可将各流动超限检测站点的数据进行共享，形成以省（区）、地(市)、局、站为网络的治超分级管理模式，提高管理和监管效率，实时了解和掌握各流动站点的治超情况，统一调度，实现区域性联网管理智能化。也可以为公路交管部门提供交通综合管理统计数据，为交通情况分析提供数据基础。

三、便携式智能汽车检重仪组成及特点

1. 秤台采用整体式镁铝合金材料，一体化结构设计，嵌入式锂电池及双通道高速数据处理器，重量轻、耐腐蚀、精度高。配以高强度尼龙组成的模块化链式引桥，方便、实用；

2.使用2.4GHz双通道独立式Zigbee无线传输技术，距离远、抗干扰强、无通信误码；

3.系统电源箱采用高强度铝合金，耐压密封，包含高性能环保型无记忆大容量锂电池，具有过充、过放及短路保护等功能。电源箱还内嵌微型热敏打印机、打印纸盒及电源管理器等；

4. 高清200万像素数字车牌识别仪，激光指示能快速准确的调整抓拍角度，低照度处理技术，视频触发车牌识别。车辆照片、车牌信息及车牌局部照片等无线输出，4盏高亮度LED程控补光灯和高强度三脚架，为在恶劣条件下，获得优质的图片及信息提供了保障；无线式数据终端采用7寸安卓智能工业级防水屏幕，是整套系统的核心单元。实现与无线秤台及车牌识别仪之间的数据链接、交互和过程控制。也能通过该手机拍照，对检测车辆的车牌进行自动识别，并对检测结果存储、查询、图表统计及发送至微型打印机等。

便携式智能汽车检重仪产品配件

二块称重秤台（根据客户需求配备数量）一台无线仪表，一台摄像头 标准附件 (充电器、打印纸、色带等)

注：其它相关配件以产品装相单为准！

◆ 称重量程： ① 轮重：≤20吨    ② 轴重：≤40吨    ③ 整车重：≤1000吨

◆ 动态综合误差： ±3.0% ( ≤5kg/h 匀速 )

◆ 推荐行车速度： 3-5公里/小时

◆ 产品重量： ① 称重台：28 Kg (单个)   ② 仪表：7KG ③ 摄像头 1.5KG

◆ 产品尺寸： ① 称重台面尺寸：870×470×23mm     ② 仪表尺寸：400*300*200mm

◆ 防水防尘等级：  ① 无线称重秤台IP67    ② 无线仪表IP65

◆ 设备存放条件： ① 温度范围： -30～+80℃  ② 相对湿度：＜90%RH

◆ 两块秤台单独标定，具有10点修正，极大提高产品的精度。

◆ 仪表采用7寸真彩液晶触摸显示屏，外形美观，操作简单。具有强大的存储功能，可存储10000个测试数据

◆ 采用数字化无线传输，完全避免引线被压断现象，客户使用更加方便。采用超高载频的无线传输技术，大大提高了该系统的抗干扰能力，为系统的动态测量精度提供了技术保障。

◆ 仪表提供被测车辆速度显示（单位：公里/小时）

◆ 具有时间日期显示，车号票号输入，仪表和两称重台电池电量监测指示等。

◆ 采用浮零技术和零点跟踪技术，彻底消除零点漂移。

◆ 数字化引导式的菜单操作，简单明了。

◆ 可分别选择不同工作模式：交警模式、路政模式。

◆ 仪表微型打印机，可打印时间、日期、车号、票号、轴重、轴组重、总重、超重值及监测单位等数据，可作为执法凭证。

◆ 采用标准RS-232接口，方便与计算机联接。

◆ 配交流充电器与车载充电器，内置高容量蓄电池，充电一次，可检测数百次。

主要部件

无线轴重板（专利证书号：ZL201030241543.5）

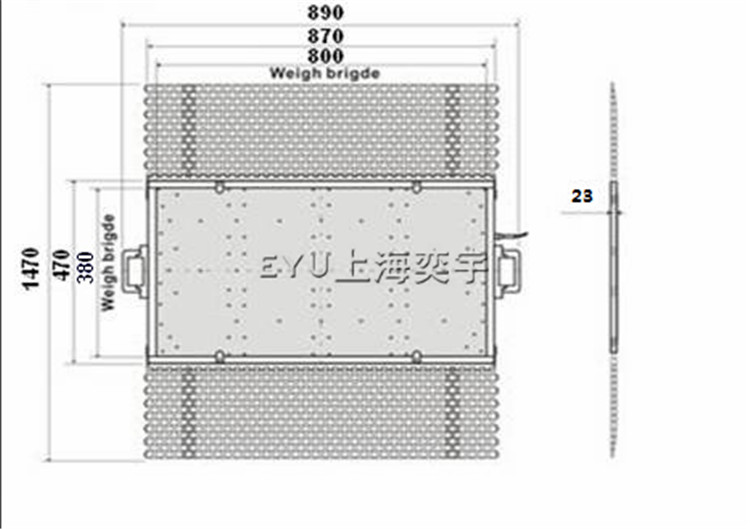

产品尺寸（mm）
