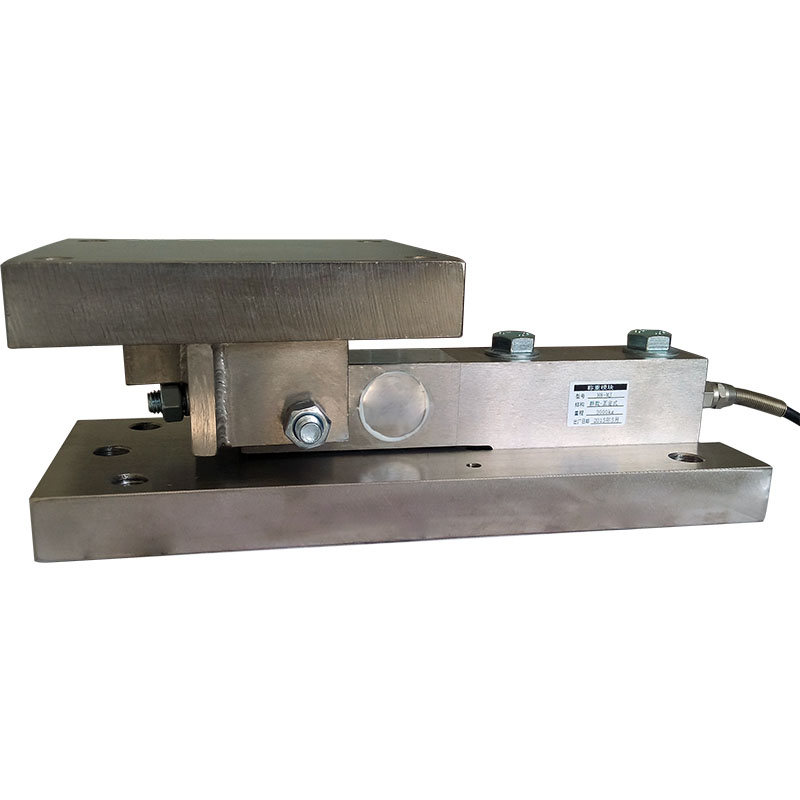

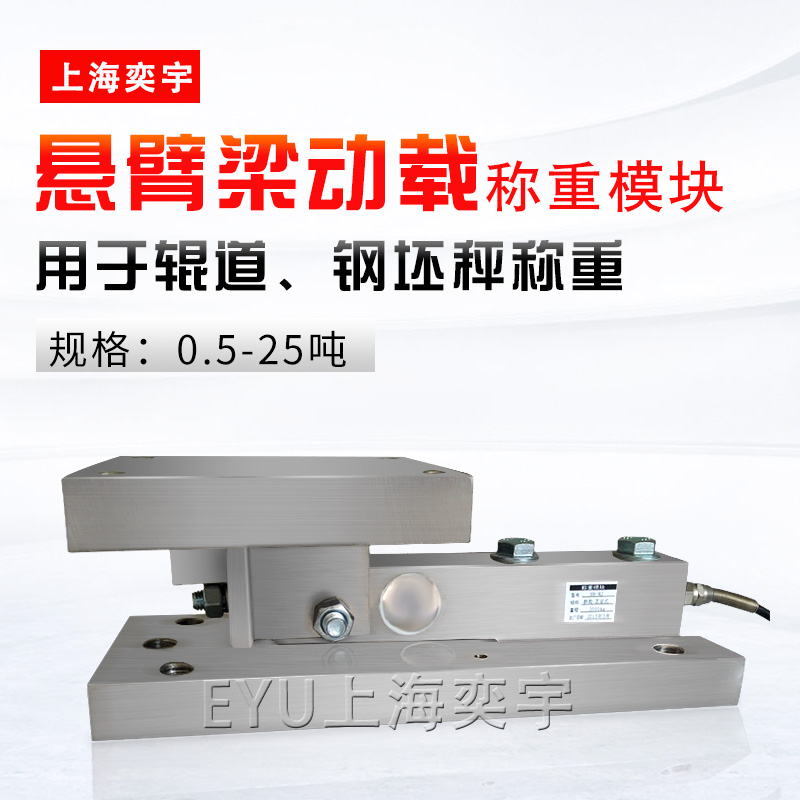

EY-CW悬臂梁动载称重模块产品特点
自稳定承压头设计，始终保持正确的加载位置，称量重复性好
配备可调试水压限位螺栓
配备对位工具，保证模块正确的工作位置
优质合金钢，表面化学镀镍
防爆应用场合、不锈钢材质可选
维护方便，节约停机维护时间
适用于输送、轨道秤等有水平冲
击力场合的称重和过程称重控制
EY-CW悬臂梁动载称重模块规格尺寸
|
额定载荷(t) Rated Load |
尺寸(mm) Size |
||||||||||||||
|
A |
A1 |
B |
B1 |
L |
L1 |
L2 |
C |
C1 |
H |
H1 |
H2 |
D |
G |
P |
|
|
0.5-3 |
150 |
124 |
128 |
102 |
286 |
32 |
226 |
112 |
80 |
107 |
23 |
23 |
1.6 |
M10 |
13 |
|
5-8 |
178 |
146 |
152 |
120 |
317.5 |
32 |
257 |
152 |
102 |
146 |
32.5 |
29.5 |
1.6 |
M16 |
17 |
|
10 |
184 |
152 |
154 |
122 |
360 |
32 |
295 |
154 |
106 |
216 |
44 |
44 |
3 |
M20 |
21 |
|
15-25 |
220 |
170 |
220 |
170 |
400 |
25 |
350 |
220 |
170 |
254 |
55 |
55 |
3 |
M24 |
26 |
EY-CW悬臂梁动载称重模块安装使用
安装时一般其中有两只模块是三面限位，另外两只则在端部限
位，通过这种方式使大部分水平剪力都化解在传感器的端部。
应用举例
