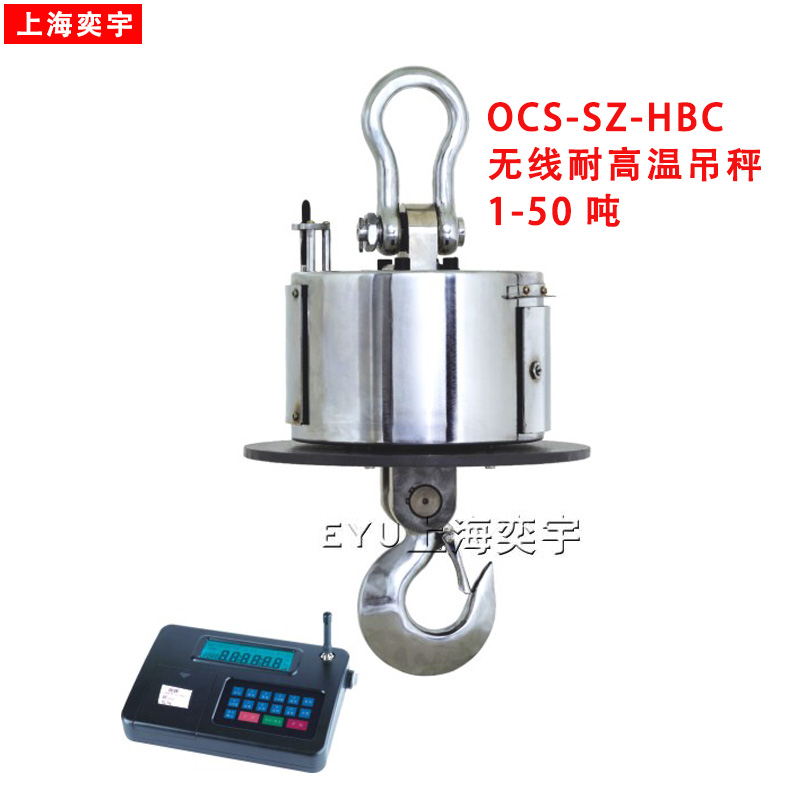

产品名称：无线耐高温电子吊秤

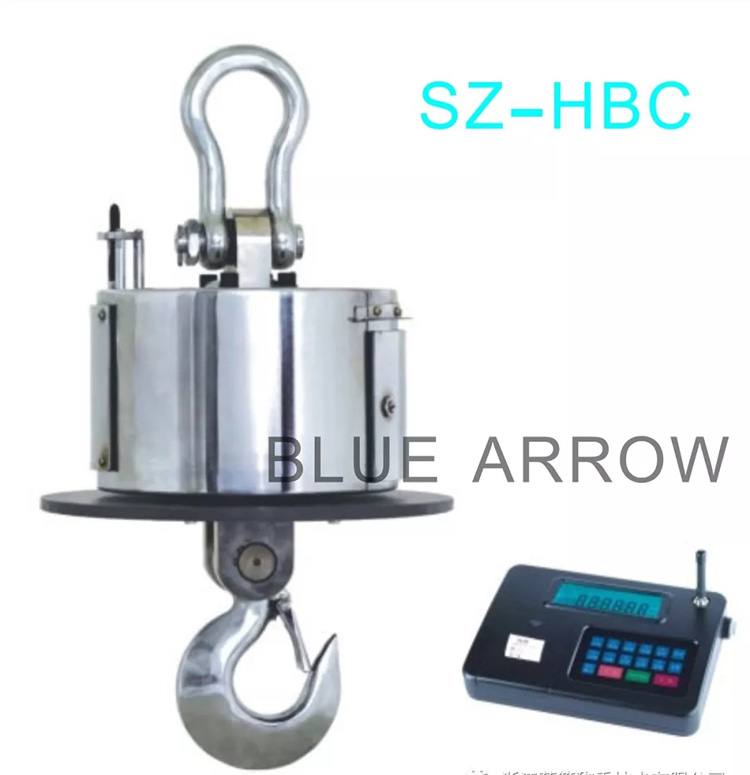

产品型号：SZ-HBC

量程范围：2t.3t.5t.10t.15t.20t.30t.50t

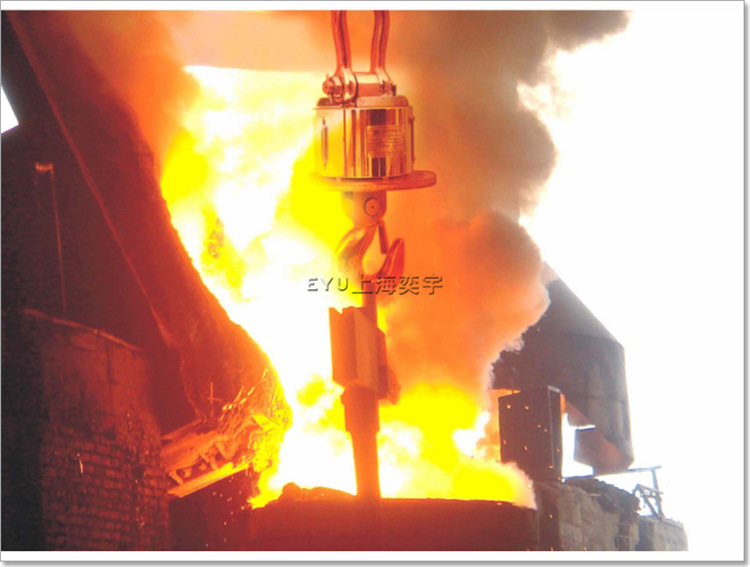

无线耐高温电子吊秤专为冶金、铸造行业度身设计，适用于高温环境的吊秤

·采用量身定制的热态吊秤专用传感器，以保证在高温环境下能获得较好的准确性。

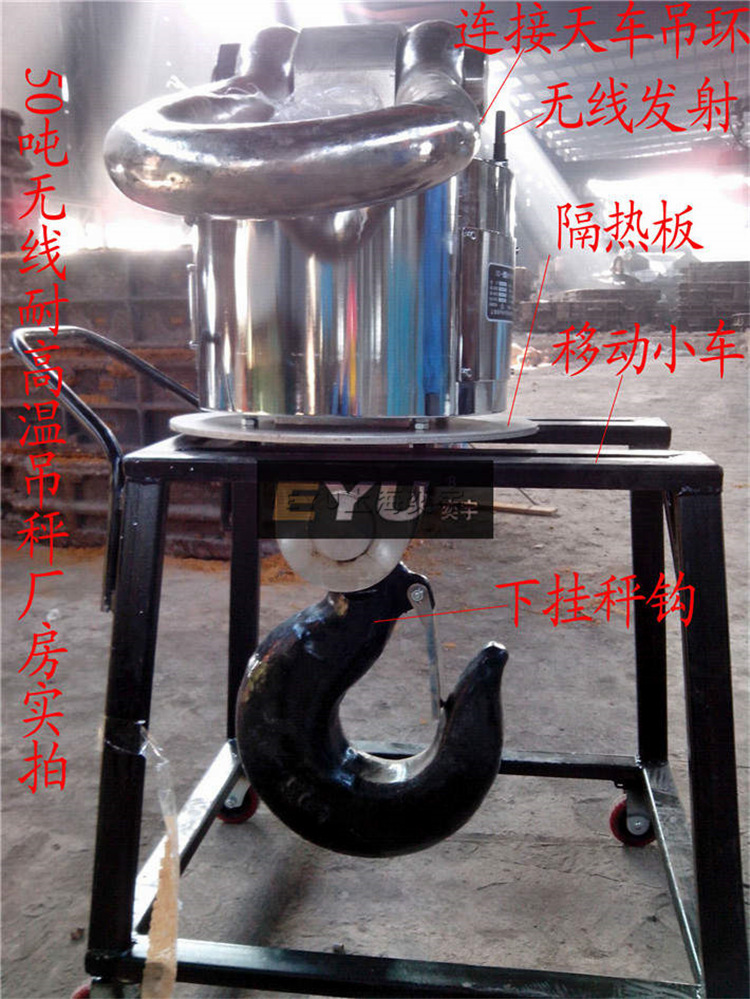

·加装高温隔热板，有效阻挡热源辐射：

      2～10吨吊秤高温隔热板尺寸为400mm，板重4.8kg

      20～30吨吊秤高温隔热板尺寸为500mm，板重7.2kg

      50吨吊秤高温隔热板尺寸为600mm，板重9.8kg

·秤体内添加了隔热防护板，进一步阻挡热源的渗透

·贴心的负秤功能，对定量浇铸要求的场合尤为合适

·其他功能及参数详见OCS-SZ-HBC-BC系列无线遥传式吊秤

·该系列产品主要用于冶金行业

注意：

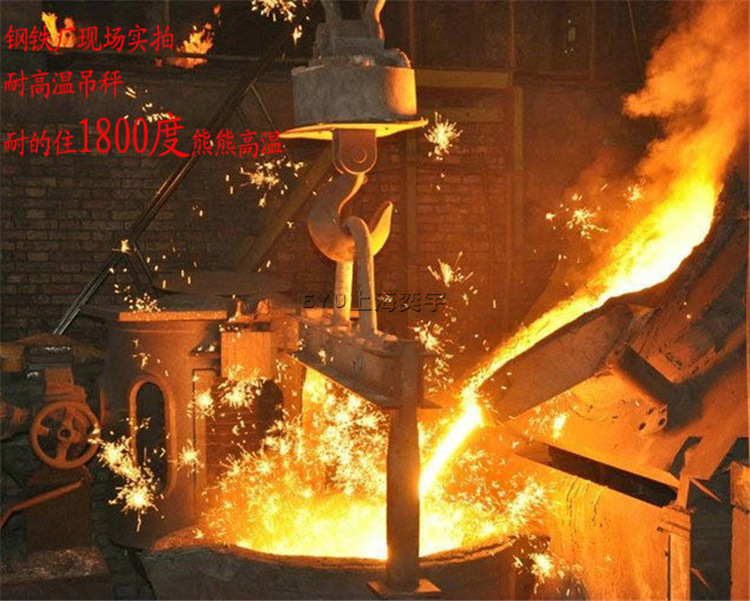

       凡工作在高温环境下的吊秤，必须保证秤体吊钩底面与被吊热源间距大于1600mm，起吊物体温度*高不得超过1800℃。

无线耐高温电子吊秤仪表部分特点：

◆ 仪表体积小，重量轻，非常适合便携使用。

◆ 高清 LCD 数码结合 LED 背光。

◆ 内部设有万年日历时钟。

◆ 内置 EPSON 微型打印机，可以打印完备的称重数据并可按日期、编号及序号分类打印。

◆ 可将称重结果分为多达 9999 个类别并分类统计和打印。

◆ 存储空间大，可存储 2900 条记录。

◆ 仪表具有秤体低电压和仪表电池低电压指示。

◆ 超载有报警提示，安全可靠。

◆ 自动关机：当秤体静置达 2 小时将自动关闭秤体电源；

无线耐高温电子吊秤秤体部分特点：

◆ 圆形秤体设计，防撞，防水，防磁。

◆ 环型防撞天线保护座，考虑了各种工况。

◆ 采用*专利传感器，稳定可靠，超长寿命。

2 主要技术指标和参数

2.1 产品执行标准

◆ 精度等级： 符合国家标准Ⅲ级 （GB/T11883-2002）；

◆ 电源： 仪表供电，内置的 6V/4AH 镍氢电池，秤体供电，6V/4AH 铅蓄电池 2 个；

◆ 无线电频率：430MHz （32 个频点）；

◆ 传感器激励电源：DC 5V±5% ；

◆ 工作温度：仪表 0℃~40℃，秤体（常温型）-20℃~50℃，（耐热型）常温~70℃；

◆ 无线电传输距离： （常规型）无阻挡时不小于 150 米，（高功率型）无阻挡不小于 300米；

3.关于耐热型遥传式吊秤

耐热型无线数传式吊秤是为高温环境特别是冶炼行业中使用而设计的，特点如下：

◆ 使用高温传感器并且尽可能保证在较高温度环境下的计量准确度。

◆ 特别设计的高温隔热层。由石棉和钢板组合而成的隔热层使吊秤的上下两部分在高温环

境操作中形成两个温区。

◆ 贴心的负秤功能，对有定量浇铸要求的场合尤为适合。

特别注意：

耐热型无线数传式吊秤虽然采取了隔热措施，但是要求使用中尽可能远离热源并且不能在高

温环境下过久。秤体与高温源的*小安全距离请参考下表：

4.仪表数传及功能的延展

在仪表的左上方有一串行输出口，它是一个 DB9针形插座，通过该端口仪表可以将当前显示的数据以 RS232 电平或 4~20mA 电流方式连续发送出去。

4.1 关于 RS232

当仪表以 RS232 电平方式发送数据时，DB9 第 3 脚接数据发送端 TXD，第 5 脚接信号地 GND，发送数据的波特率为 1200bps，异步方式通讯，每一个字以 8N2 形式发送，即先发送 1 位起始位，再发送 8 位数据位，*后发送 2 位停止位。若接收端为计算机选择 8N1方式也可以接收到正确的数据。本仪表目前有 3 种数据帧格式可供用户选择，也可以根据用户的需求编写特殊的数据帧格式。本仪表通过该端口可接有线大屏幕，但仪表与大屏幕间距离不得大于 15 米，当仪表与大屏幕间距离较远时可考虑无线大屏幕。

4.2关于 4~20mA 输出

当仪表以 4~20mA 电流方式发送数据时，当显示值小于等于零时输出 4mA，当显示满量程时输出 20mA，中间值按线形规律变化。需要指出的是普通的仪表是不具备数传功能的，若有需要请在订货时特别说明。

4.3关于大屏幕

远距离的读书观察是大屏幕显示器的优势，该系列均可选购配备无线大屏幕或直接与仪

表驳接的有线大屏幕。

4.4关于遥控开/关机

若用户需实现遥控开关机，双向无线调频等附加功能需在订购时另行说明。

4.5关于峰值保持

当该产品用于测力时，往往需要峰值记忆和保持功能，所以不同的软件版本是解决此类问题的好办法。

该说明有所出入，敬请谅解。
