JZ7300-10在线检重设备

是一种高精度的在线检重机，主要对流水线中以存产品通过扫描枪进行检测产品规格，对包装产品或物品进行在线称重，他可以检测出产品的重量的合格/超重/欠重，不合格的予以剔除或报警。

JZ7300-10在线检重秤概述

JZ7300-10在线检重设备，是一种高精度的在线检重机，主要对流水线中以存产品通过扫描枪进行检测产品规格，对包装产品或物品进行在线称重，他可以检测出产品的重量的合格/超重/欠重，不合格的予以剔除或报警。

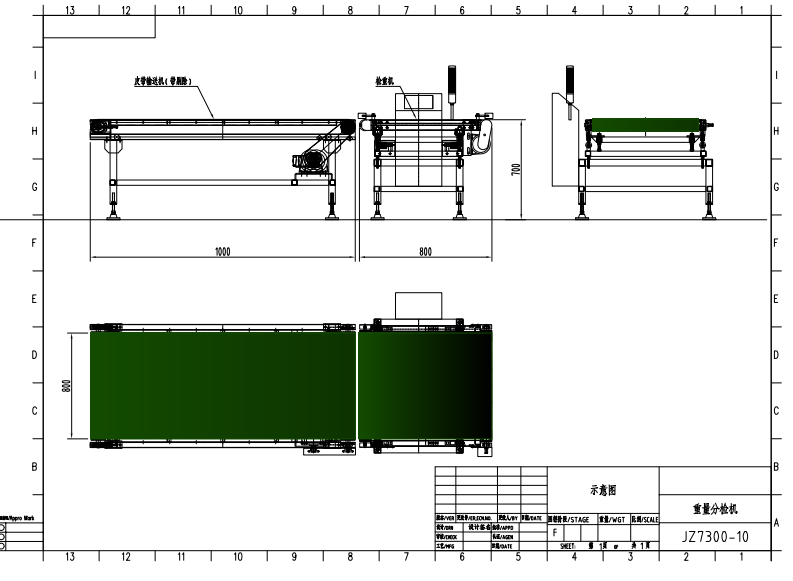

示意图（仅供参考）

JZ7300-10在线检重设备技术参数

工作方式：连续运行；

秤量范围：0.2--10 kg；

显示重量分辨率：d=5g；

精度；±10-20g，与产品通过速度、形状与重量大小有关。

检测数量: 20件/分钟。

分类：预存100个产品的重量标准值；

检重输出：每种物品超差报警

JZ7300-10在线检重设备功能说明

动态检重：实时显示通过产品的重量值；

提示输出：通过报警灯和指示灯指示当前产品的分类情况；

动态检重输出：

          动态检重系统可以进行重量误差判断。可以输出物料信号,带剔除装置。

检重仪表：

可以显示当前重量、动态检测重量、通过数量、合格数量、超重数量、超轻数量、总合格重量、超重总重量、超轻总重量。欠重物品件数和总重量。

参数调用：可储存100种产品的检测及判断参数。可以通过产品代号或产品条码调用。

选重系统非线性误差＜0.02%Fs。

具有零点自动跟踪功能。

分选物料：包装纸箱500*550*？mm。

 触摸屏称重仪表

 超差蜂鸣报警器

JZ7300-10在线检重设备机械性能

动态检重要求：

传输带：长度：1000mm，皮带宽度：600mm，

称量传输带：长度：700mm，皮带宽度：600mm，

高度：      700±30mm

速度：      *大30m/min（无极变频调速）；

传输方向：  从右向左(人站在操作侧)；请确认

机架：      碳钢，

皮带：      白色PVC600mm

主从动辊筒：  材质Q235*辊面600

电机减速机：品牌减速电机

驱动方式：  采用同步带驱动方式。

控制箱：    整机外形达到进口产品水平, 机构合理可靠。

控制箱组成：

控制箱内部：电源总开关，变频器，接线端子排以及接触器等其它低压元件器件组成。电气元器件选用国内外*。

控制箱面板：触摸屏称重控制仪，启动、停止按钮、指示灯等组成。

按钮操作盒：启动、停止按钮

数据存储：  所有数据可导出到USB存储设备

报 警 灯：  西门子三色报警灯

           6）重量不合格品处理方式：不停机，超差报警后剔除

 基本显示画

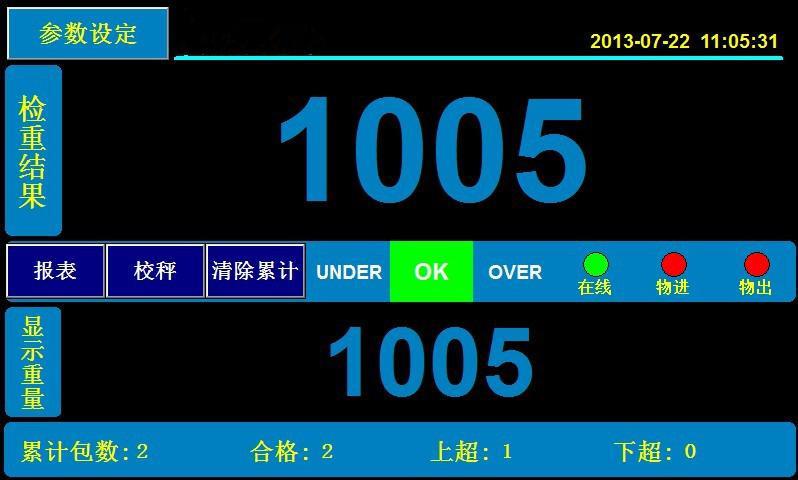

       1) 主画面

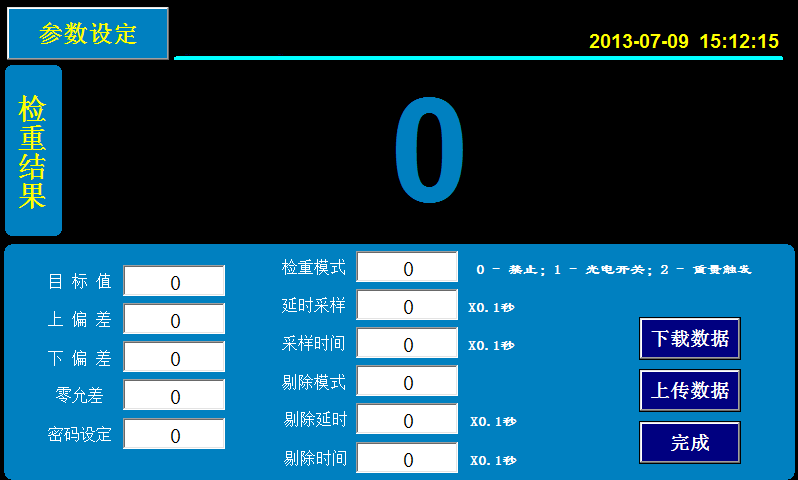

        2）参数设定

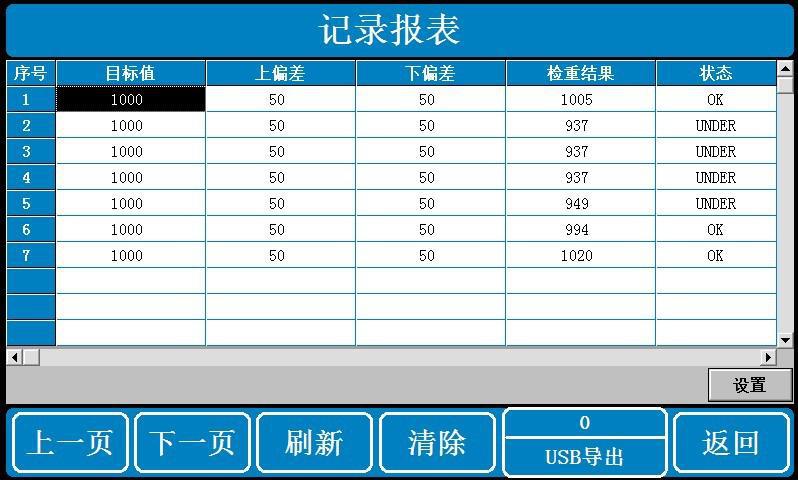

           3）数据报表

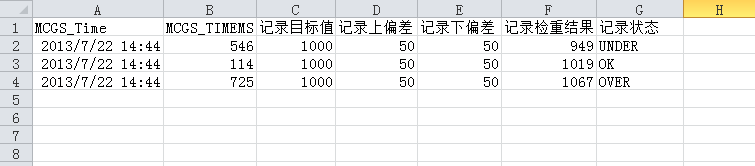

          4）导出数据格式

JZ7300-10在线检重设备控制方式

检重秤控制柜上设有启动、停止按钮。在工作操作面设有操作盒，方便员工操作。

使用环境

工作温度: -5℃～60℃；

相对湿度＜90%RH

电源：交流220V±10%

为确保达到*好的精度，检重秤的安装地点应避免震动及空气的流动。

产品试验、检验方法及标准

现场设备安装调试完成后，甲方应在接到乙方要求验收通知单后一周内组织验收，设备经24小时连续运转，达到运行速度、精度与基本功能，整机就视为合格，甲方应签发设备合格验收报告。（甲方不能因乙方设备的细小瑕疵而影响整机的验收）

乙方对检重秤上可能出现的影响能力的诸如：物料供应不稳定,前道、辅助设备不稳定和人工辅助引起的性能下降不承担责任。不提供计量检测资质。

JZ7300-10在线检重设备售后服务

本公司对销售出产的检重秤设备产品质量实行质保一年，在质保期内，凡因质量问题引起的系统不能正常使用者，本公司负责免费服务，承担更换及维修费用，直到用户正常使用。如因用户的原因造成的故障以及质保期后发生的故障，本公司负责有偿服务，长期优惠提供备品备件，确保用户正常使用。

为了保证设备得到正常的操作使用和及时的维护，本公司十分重视对用户使用和维修人员的培训，设备在用户现场调试验收合格后，本公司现场的技术人员将对用户首先进行操作和使用培训；另在常州公司本部，为用户免费培训维修人员1～2名。（接受培训的人员的交通和食宿费用自理）。

以下情况不享有免费保修服务：

1、易损件和消耗品

2、用户误操作所造成的设备损害

3、用户自行对设备进行改造

主要元器件配置

其它。

本协议与合同有出入之处，以合同为准。
